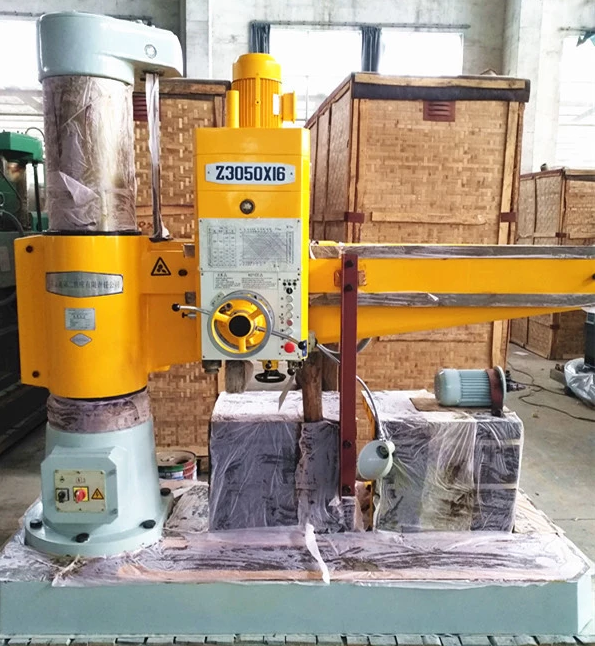

Z3050×16型摇臂钻床，是参照国际标准设计制造成功的多功能新系列产品，机床采用液压预选变速；主轴箱，摇臂，立柱均由液压夹紧；主轴正反转，停车（制动），空档用一个手柄操作。它具有性能完善，使用安全，可靠，方便，易于维修，精度高，刚性好，寿命长等优点。用来钻孔，扩孔，铰孔，攻螺纹和镗孔。广泛适用于机械加工各部位。
一．技术参数
1、最大钻孔直径50 mm
2、主轴中心线至立柱母线距离 最大1600 mm；最小350 mm
3、主轴端面至底座工作面距离最大1215 mm；最小315 mm
4、主轴箱水平移动距离 1250 mm
5、摇臂升降距离600 mm
6、摇臂升降速度1.2m/min
7、摇臂回转角度+180°（ 360°）
8、主轴锥孔(莫氏) No.5 Morse。
9、主轴行程315 mm
10、刻度盘第转钻孔深度122.5 mm。
11、主轴允许最大扭转力矩500N·m
12、主轴允许最大进给抗力18kN
13、主轴转速级数16 （25/40/63/80/100/125/160
/200/250/320/400/500/630/800/1250/2000）
14、主轴变速范围25-2000 r/min
15、主轴进给量级数16
0.04/0.06/0.10/0.13/0.16/0.20/0.25/0.32/0.40/0.50/0.63/0.80/
1.00/1.25/2.00/3.20
16、主轴进给量范围0.04-3.2 mm/r
17、主电机功率4 kw 升降电机 1.5KW
18、电压380 V
19、机床净重重量3500 kg；毛重4000 kg
20、机床轮廓尺寸(长*宽*高) 249 *104*284 cm 二、机床主要结构及性能特点
1、机床主要部分
机床主要由：主轴变速传动机构、主轴进给变速机构、主轴进给及操纵机构、主轴箱夹紧机构、主轴及平衡机构、立柱夹紧机构、摇臂升降及夹紧机构、液压系统等组成。
2、结构布局
Z3050×16型摇臂钻床采用传统的摇臂钻床结构方式。性能及特点：
1）、采用液压变速机构，可节省辅助时间；
2）、主轴正反转、停车（制动）、变速、空档用一个手柄控制，操纵轻便；
3）、所有操纵手柄集中安放在很方便的部位，操纵轻便；
4）、主轴箱移动及摇臂回转轻便、灵活；
5）、主轴箱、摇臂、内外柱采用液压驱动菱形块夹紧机构，夹紧力大，夹紧前后主轴位移量小，同时主轴箱内外柱可单独或联合夹紧放松；
6）、摇臂上导轨、主轴套筒及内外柱回转滚柱配合面等处，均进行表面游淬火处理，可延长机床使用寿命；
7）、有完善的安全保护装置和外柱防护装置。例如摇臂升降有保险机构，主轴有限位保险，主传动超扭矩摩擦保险离合器，进给有钢球保险离合器，外柱有防尘圈，电源接地等，可以保证机床安全工作；
8）、电器箱盖翻盖方式的改变，使电器的安装和维修更加方便，外观更具观赏性；
9）、电路更改走线方式，电器操作按钮集中安置，这使此机床更加安全，操作更加方便。

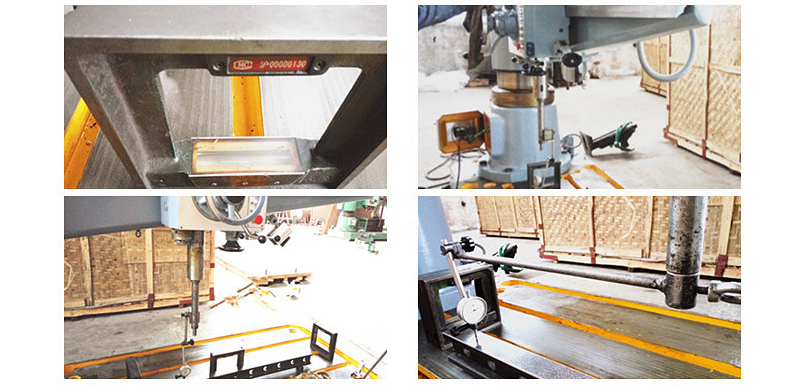

4．安全防护
机床的安全及防护符合GB15760金属切削机床安全防护通用技术条件。机床电气按照GB/T5226.1-96“工业机械电气设备通用技术条件”要求进行。 三．装 箱 单 机床毛重：4000kg 机床净重：3500kg 箱体尺寸（长×宽×高）：2600×1100×2550 mm 一、随机附件清单
